JRPC系列低壓無功功率補償裝置

1、概述

JRPC系列低壓無功功率補償裝置，適用于工礦、企業、變電所、科研及民用建筑等,交流50HZ、電壓400V以下的低壓配電系統中，且電網的諧波成分極低，作為降低線路損耗、改善電能質量，提高電網的功率因數之用。

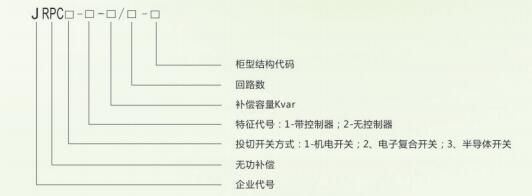

2、型號說明

3、執行標準

GB/T15576-2020 《低壓成套 無功功率補償裝置》

JBT10695-2007 《低壓無功功率動態補償裝置》

DLT 1417-2015 低壓無功補償裝置運行規程

DLT 842-2015 低壓并聯電容器裝置使用技術條件

GBT1557-1995 低壓無功功率靜態補償裝置總技術條件

GBT 22582-2008 電力電容器低壓功率因數補償裝置

GB7251.12-2005 《低壓成套開關設備》

JB/T 9663-1999 《低壓無功功率自動補償控制器》

GB 12747.1-2004 《自愈式低電壓并聯電容器》

4、使用條件

4.1、裝置為戶內安裝;

4.2、安裝運行地區的海拔高度不超過1000m ;

4.3、使用環境溫度為-5°C~ +40°C，而且在*內平均溫度不超過+35°C ;

4.4、相對濕度不大于85% (在25"C時) ;

4.5、安裝場所無有害氣體或蒸汽，且無導電性塵埃，無易燃易爆危險品;

4.6、安裝場地無劇烈震動和沖擊;

4.7、與垂直面的傾斜度不超過5度;

4.8、裝置的適用條件超過上述要求，需另行設計。

5、技術特性

5.1、額定工作電壓380V ;

5.2、額定絕緣電壓660V ;

5.3、額定頻率50HZ;

5.4、額定補償容量≤360Kvar ;

5.5、額定短時耐受電流15KA/1S ;

5.6、投切路數:6.8、10、12 ;

5.7、投切方式:循環;

5.8、補償方式:集中。

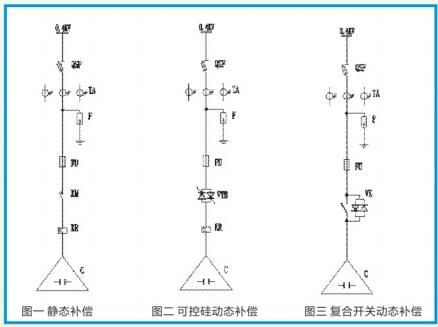

6、一次方案圖

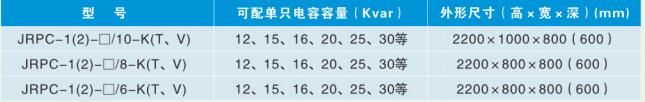

7、基本規格

8、訂貨須知

訂貨時用戶需提供下列資料:

8.1、單線系統圖

8.2、投切開關類型及補償方式

8.3、系統負載性質和容量

8.4、柜體排列圖、平面布置圖(或并柜圖)

8.5、主母線的規格、性質，柜體顏色等
