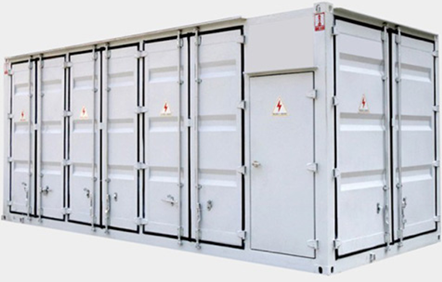

一、 光伏電站預制艙概述

光伏電站預制艙是智能變電站應用的新技術、新材料、新設備的一個重要體現，它是由預制艙體和10～35 KV一次設備及輔助設施組成的一次設備艙；由預制艙體和二次控制保護監測屏柜、艙體輔助設施組成的二次設備艙；由預制艙體、一次設備、二次控制保護監測屏柜、艙體輔助設施組成的混一二次設備艙，輔助設施主要為空調、照明、消防、安防、圖像等設備組成，在工廠內完成制作、組裝、配線、調試等工作，并作為一個整體運輸至工程現場，就位于安裝基礎上。





二、 執行標準

Q／GDW 11882-2018 預制艙式10KV～35KV一二次組合設備技術規范

Q／GDW 11157-2017 *電網公司預制艙式二次組合設備技術規范

GB/T 4208 外殼防護等級（IP代碼）

GB50797－2012光伏發電站設計規范

GB50866-2013 光伏發電站接入電力系統設計規范

GB/T 33599-2017 光伏發電站并網運行控制規范

GB/T 19939-2005光伏系統并網技術要求

GB50054-2023 低壓配電設計規范

GB/T 3906-2020 3.6KV～40.5KV交流金屬封閉開關設備和控制設備

GB/T50479-2011 電力系統繼電保護及自動化設備柜（屏）工程技術規范

GB51158-2015 通訊線路工程設計規范

DL/T478-2013 繼電保護和*自動裝置通用技術條件

DL/T 1075-2016 保護測控裝置技術條件

三、使用環境

1、氣候條件

◆ 溫度：適應-40℃～+50℃的極端溫度，*內部設備正常運行。

◆ 濕度：在高濕度環境下防潮、防腐蝕，通常要求相對濕度≤95%。

◆ 風速：能承受強風，通常設計風速≥35m/s。

◆ 降雨和雪：具備防水和防雪能力，*內部設備不受影響。

◆ 沙塵：在沙漠地區具備防塵能力，*設備正常運行。

◆ 冰雹：具備抗冰雹能力，防止設備損壞。

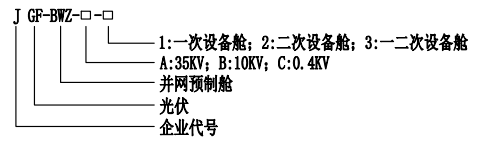

四、型號含義

◆ 光伏預制艙

五、技術指標

1、預制艙

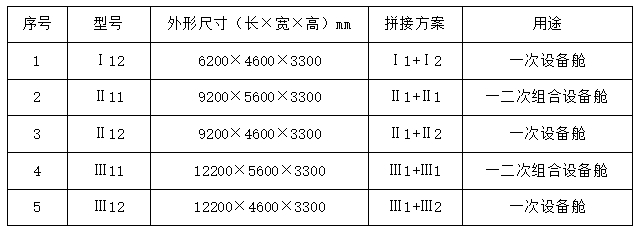

 ◆ 預制艙式10KV～35KV一二次組合設備的型號、外形尺寸、拼接方案及用途

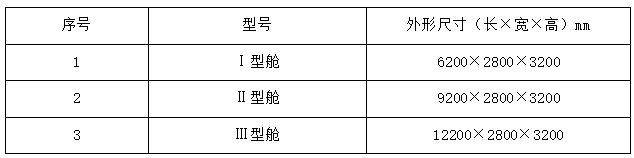

 ◆ 預制艙式二次組合設備艙，由艙體、機柜、二次設備、輔助設施等組成，外形尺寸

2、預制艙一二次設備額定值

2.1、35KV一次設備額定值

● 額定電壓：40.5KV；

● 額定電流：1250A；

● 額定開斷電流：25KA；

● 額定頻率：50HZ。

2.2、10KV一次設備額定值

● 額定電壓：12KV；

● 額定電流：1250A；

● 額定開斷電流：31.5KA；

● 額定頻率：50HZ。

2.3、二次設備額定值

● 額定交流電壓：220V；

● 額定直流電壓；110V/220V

● UPS電壓：AC220V；

● 額定頻率：50HZ。

六、預制艙技術要求

1、底架及骨架

預制艙艙體底架由型鋼焊接而成，艙體骨架為焊裝一體式結構，主要鋼材材質選用*碳素結構鋼，屈服強度不小于235MPa，有足夠的機械強度和剛度，在起吊、運輸和安裝時不會產生變形。

2、防腐設計

艙體采用噴砂、熱噴鋅、噴鋅加涂料、噴戶外*聚氨酯面漆防腐處理，雙層覆鋁鋅板采用噴砂、噴戶外*聚氨酯面漆防腐處理。金屬材料經防腐處理后表面覆蓋層有牢固的附著力，并均勻一致，以*艙體40年不銹蝕。

3、保溫要求

預制艙艙體運用“冰箱”保溫措施與工藝，采用雙層*鋼板（中間5cmA級隔熱巖棉，*整個預制艙的保溫和防火性能）+環保金屬裝修層。門板厚度不低于48mm，*達到“24墻”保溫功效。

4、通風要求

預制艙內的通風設計符合《發電廠供暖通風與空氣調節設計規范》（DL/T 5035-2016）等相關標準的要求，內部需設置一體化風道，配合微正壓空調*艙內均衡環境。采用強制通風時，風機采用進口、長壽命、免維護軸流式風機；風機的數量滿足排風和*的要求，排風要進行多道防塵處理，防塵網方便拆裝和清洗；排風處設置風閥等結構，*艙體的整體防護等級。

5、防火要求

預制艙*良好的防火性能，艙體壁板*內部或者外部著火時的*低性能水平為耐火3小時以上,3小時內艙體外殼具有完整性及防火性，預制艙排煙設計符合現行*標準《建筑設計防火規范》（GB50016-2014）的規定，預制艙設置機械排煙裝置；且當火災發生時，送、排風系統、空調系統能自動停止運行。

6、火災報警設計

火災報警系統采用二總線制、模塊化結構，采用智能網絡體系。系統具有自動和手動兩種聯動控制方式，并能方便地實現手/自動切換。

7、線纜通道

預制艙內的一、二次線纜的敷設有專用的線纜通道，且相互獨立、密閉。一次線纜通道均采用雙層2.0mm鍍鋅板折彎、組裝而成，通道內襯防火材料，滿足A級耐火要求，一次電纜通道尺寸滿足電纜敷設以及合理彎曲半徑要求設計，并在預制艙內合理布局。二次線纜通道采用金屬線槽，考慮抗干擾以及防電磁屏蔽措施。

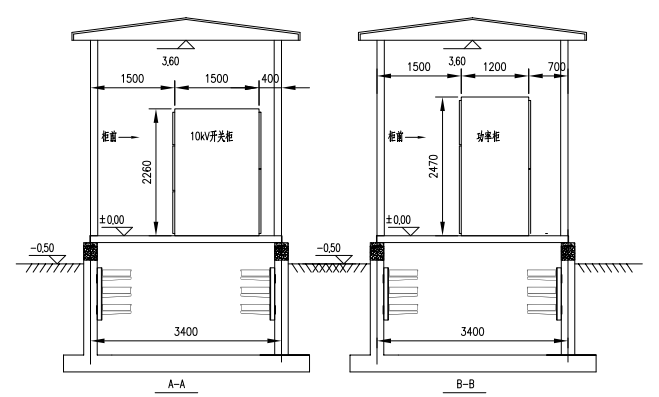

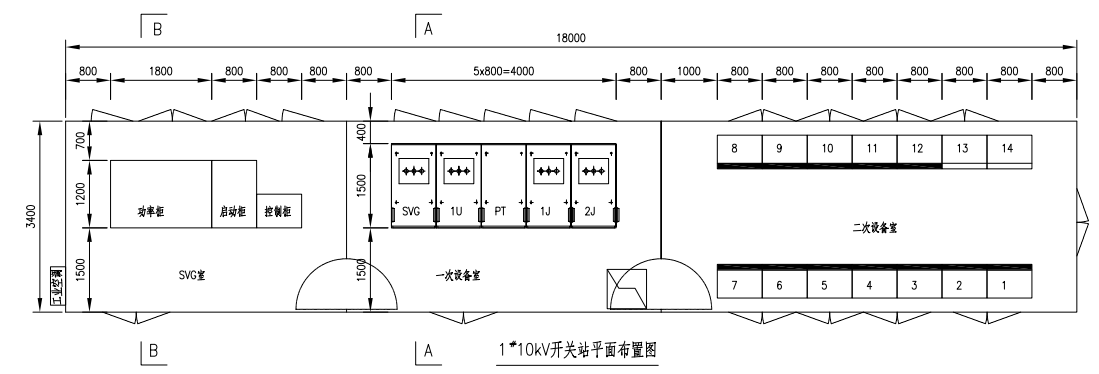

七、預制艙平面布置及基礎示意圖

八、光伏并網及升壓箱變接線示意圖

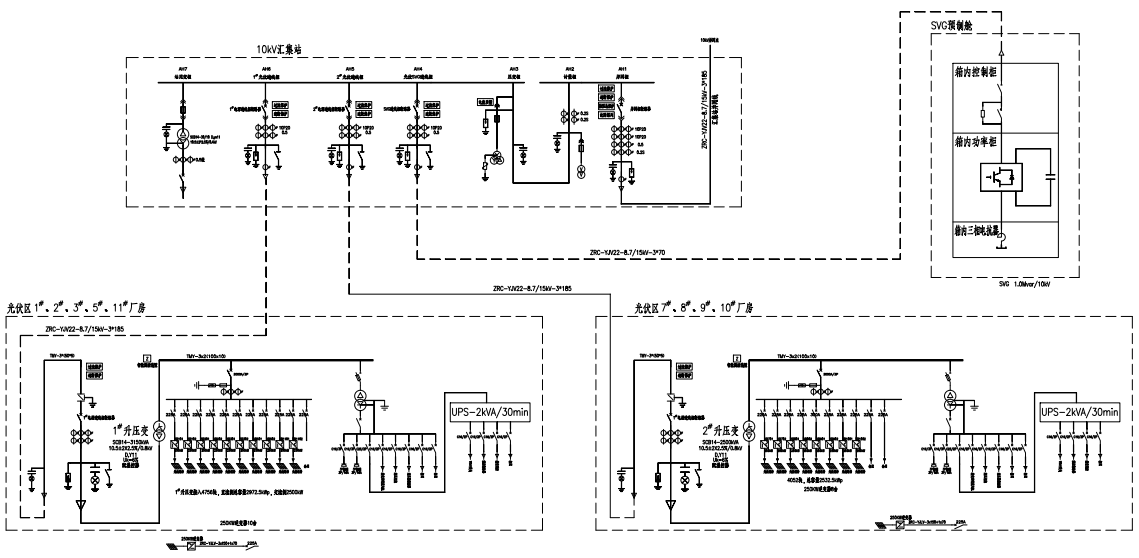

1、光伏發電網絡示意圖

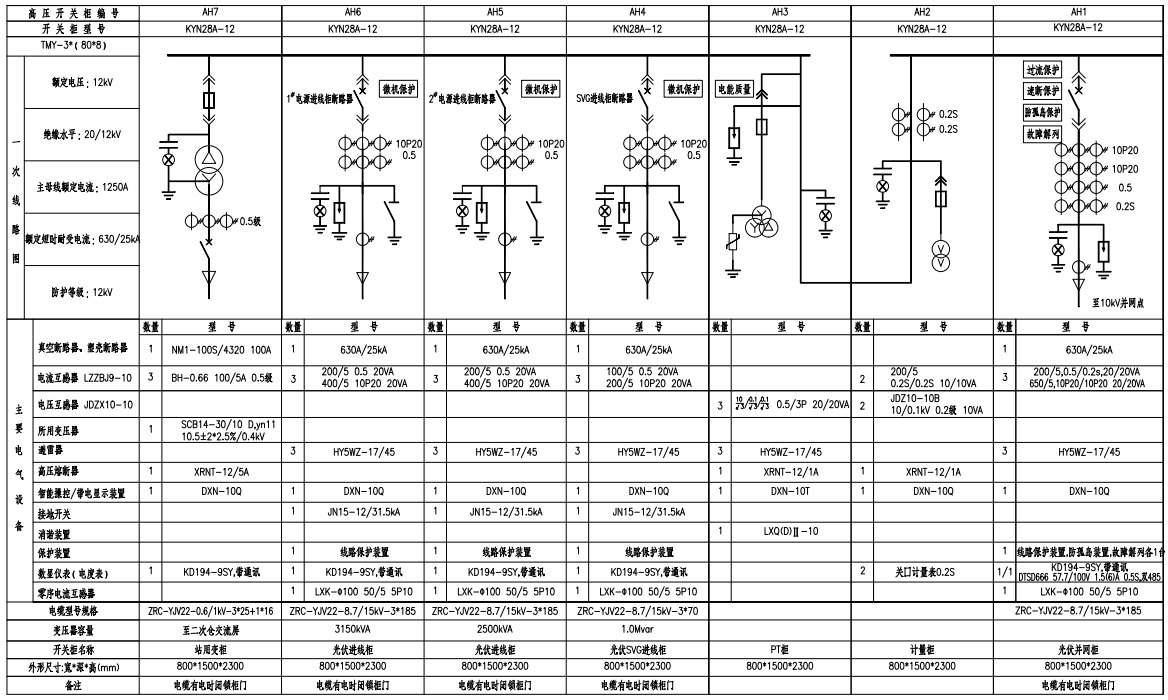

2、10KV并網系統圖

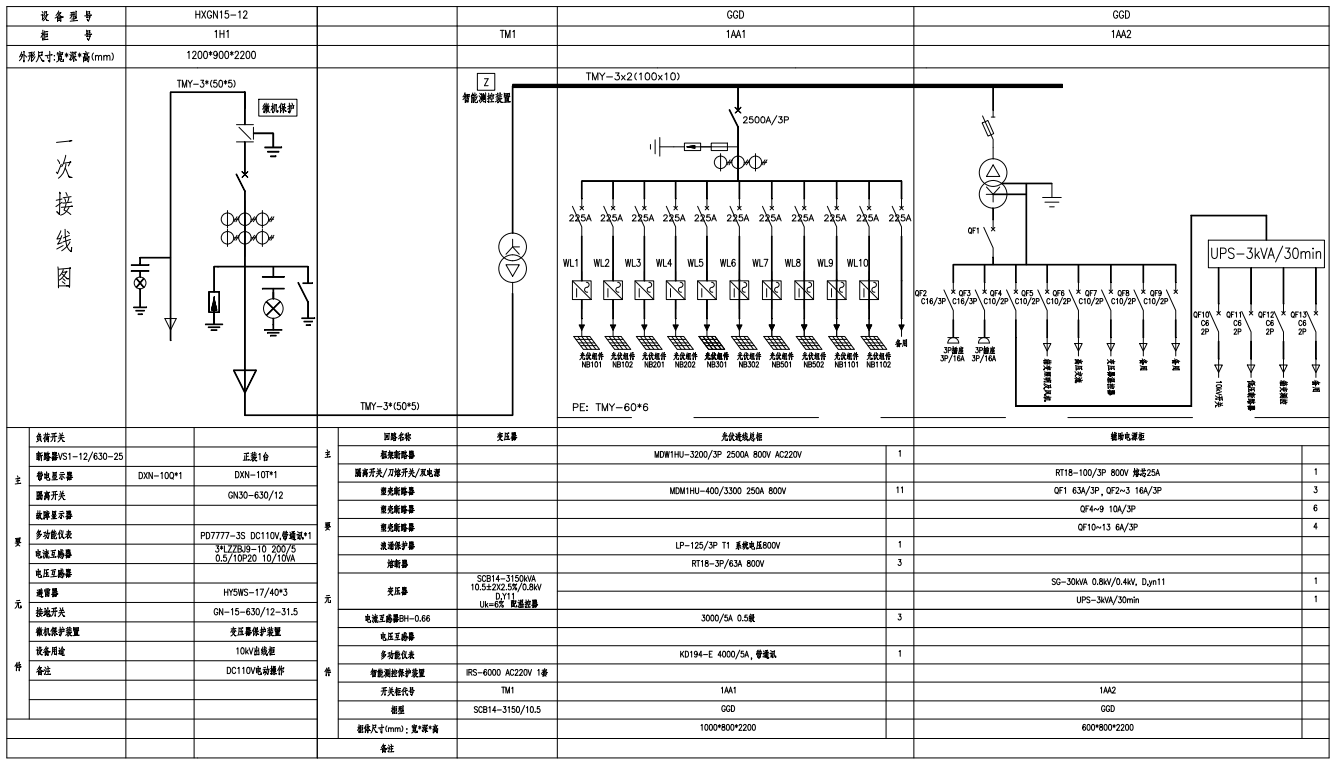

3、10KV光伏升壓箱變示意圖

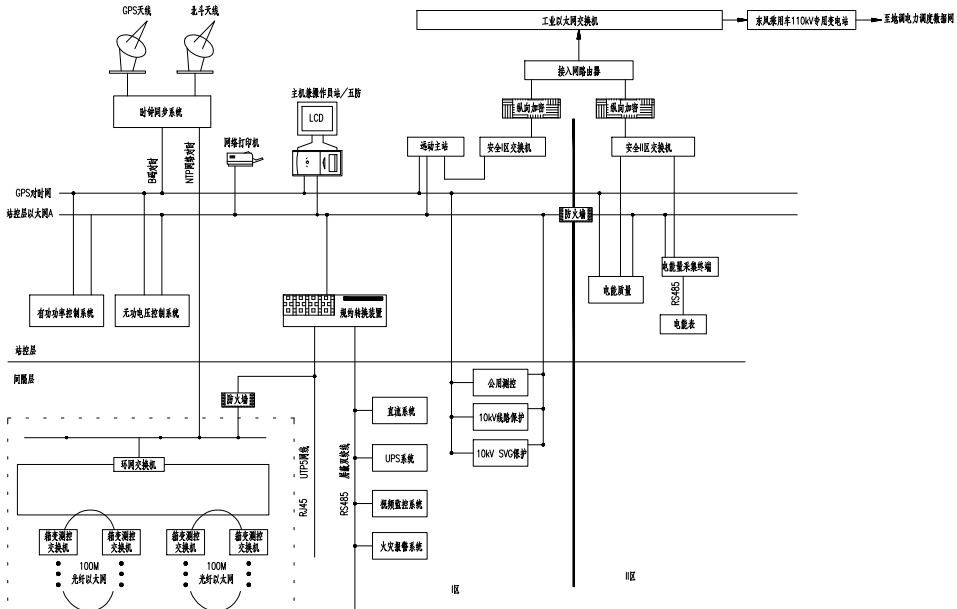

4、監控系統網絡結構圖
