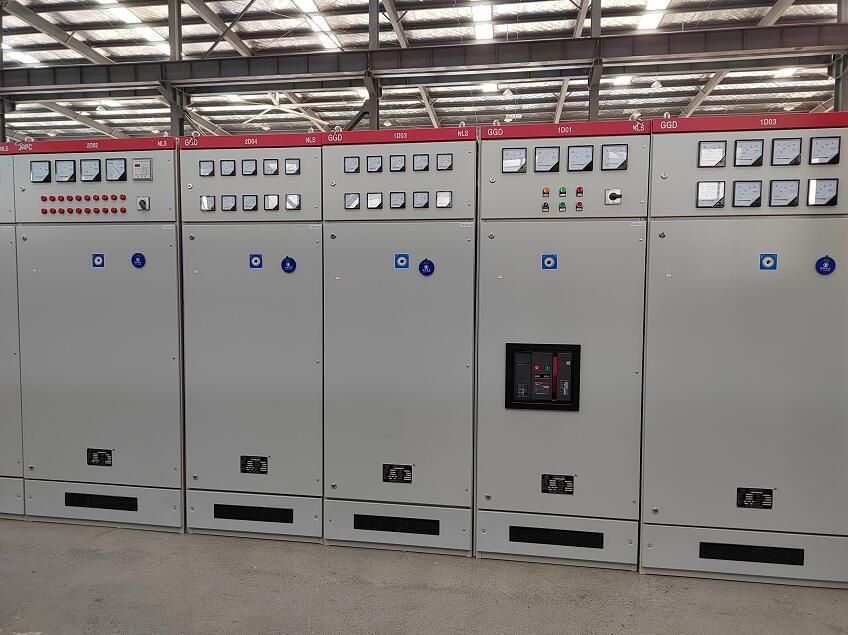

GGD型交流低壓配電柜

1、概述
GGD型交流低壓配電柜適用于發電廠、變電所、工企業等電力用戶作為交流50Hz,額定工作電壓380V,額定電流至3150A的配電系統中作為動力,照明及配電設備的電能轉換、分配與控制之用,該產品分?jǐn)嗄芰Ω?額定短時耐受電流達50kA.線路方案靈活、組合方便、實用性強、結構新穎等特點。該產品是我國組裝式、固定面板開關柜的代表產品之一

該產品符合EC60439《低壓成套開關設備和控制設備》,GB7251-2005《低壓成套開關設備和控制設備》等

2、正常工作條件
2.1、周圍空氣溫度不高于+40℃不低于5℃,24h內的平均溫度不得高于+35℃
2.2、戶內安裝使用,使用地點海拔高度不得超過2000M
2.3、周圍空氣相對溫度在.高溫度為+40℃時不超過50%、在較低溫度時允許有較大的相對濕度(例如+20C℃時為90%)應考慮到由于溫度的變化可能會偶然產生凝露的影響
2.4、污染等級3
2.5、設備安裝時與垂直的傾斜度不超過5%。
2.6、設備安裝在無劇烈震動和沖擊的地方,以及不足使電器元件受到腐蝕的場所
2.7、用戶有特殊要求時可與制造廠協商解決。

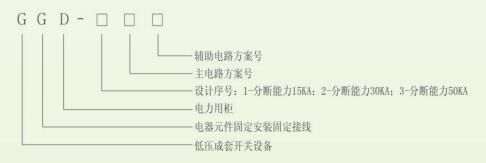

3、型號說明

以上由金頓高低壓開關柜廠家整理提供

4、電氣性能參數

以上由金頓高低壓開關柜廠家整理提供

5、結構特點
5.1、GGD型低壓成套開關設備的柜體采用通用柜形式,構架用8M冷彎型鋼局部焊接組裝而成,構架零件及專用配套零件由型鋼定點生產廠配套供貨,以*柜體的精度和質量,通用柜的零部件按模塊原理設計,并有20模的安裝孔,通用系數高,可以使工廠實現預生產
5.2、GGD柜設計是充分考慮到柜體運行中的散熱問題,在柜體上下兩端均有不同數量的散熱槽孔，當柜內電器元件發熱后,熱量上升,通過上端槽孔排出,而冷風不斷地由下端槽孔補充進柜,使密封的柜體自下而上形成一個自然通風道,達到散熱的目的
5.3、柜門用轉軸式活動鉸鏈與構架相連,安裝拆卸方便,門的折邊處均嵌有一根山型橡膠條,關門時門與構架之間嵌條有一定的壓縮行程,能防止門與柜體直接碰撞,也提高了門的防護等級
5.4、柜體的頂蓋在需要時可拆除,便于現場主母線的裝配和調整,柜頂?shù)乃慕茄b有吊環,用于起吊和裝運
5.5、柜體的防護等級為P30,用戶也可根據環境的要求在P20-1P40之間選擇
5.6、柜體的高度為2200mm,深度為600mm和800mm,寬度為600mm.800mm.1000mm，1200mm

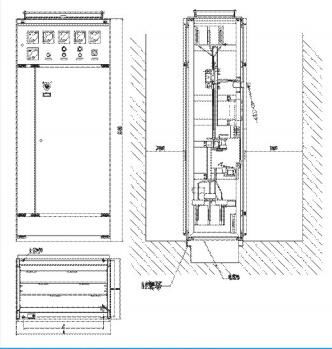

6、外形及安裝尺寸示意圖

以上由金頓高低壓開關柜廠家整理提供

7、訂貨須知
用戶訂貨時應提供如下資料
7.1、產品的全型號(包括主電路器方案號和輔助電路方案號)
7.2、主電路系統組合順序圖
7.3、輔助電路電氣原理圖
7.4、柜內元器件清單
7.5.其它與產品正常使用條件不符合的特殊要求
